Alsógörgős tolókapu

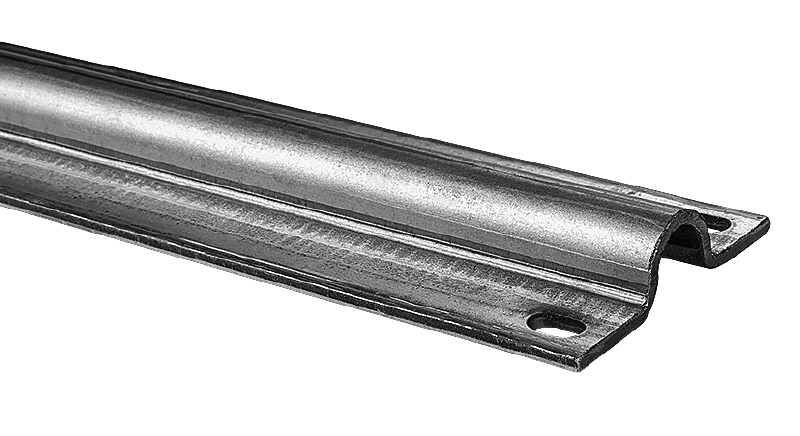

V-vezetősín, rögzített, tolóajtókhoz és kapukhoz

Előző

Következő

Art.	SURFACE FINISH	L/1 pc	1 pc
		mm	kg	pcs	kg
TRAIL 6	GALVANIZED	6000	9	20	180
TRAIL 4	GALVANIZED	4000	6	20	120
TRAIL 3	GALVANIZED	3000	4.5	20	90
TRAIL 2	GALVANIZED	2000	3
TRAIL 1	GALVANIZED	1000	1.5



O-vezetősín, rögzített, tolóajtókhoz és kapukhoz

Előző

Következő

Art.	SURFACE FINISH	L/1 pc	1 pc
		mm	kg	pcs	kg
ROAD 6	GALVANIZED	6000	10,2	20	204
ROAD 4	GALVANIZED	4000	6,8	20	136
ROAD 3	GALVANIZED	3000	5,1	20	102
ROAD 2	GALVANIZED	2000	3,4
ROAD 1	GALVANIZED	1000	1,7



O-vezetősín, betonba ágyazott, tolóajtókhoz és kapukhoz

Előző

Következő

Art.	SURFACE FINISH	L/1 pc	1 pc
		mm	kg	pcs	kg
SOHAJ 6	GALVANIZED	6000	25,2	20	504
SOHAJ 4	GALVANIZED	4000	16,8	20	336
SOHAJ 3	GALVANIZED	3000	12,6	20	252
SOHAJ 2	GALVANIZED	2000	8,4
SOHAJ 1	GALVANIZED	1000	4,2



V-hornyos görgő egy csapággyal

Előző

Következő

Art.	D1	D2	A	B	M	V	CAPACITY	1pc
	Ø		mm			v	kg	kg	pcs	kg
WV 620	60	47	20	32	M12x50	92°	150	0,32	30	9,6
WV 820	80	64	20	32	M14x55	92°	150	0,64	20	12,8
WV 920	90	75	20	32	M14x55	92°	300	0,83	20	16,6
WV 1020	100	85	20	32	M14x55	92°	300	1,04	20	20,8



O-hornyos görgő egy csapággyal

Előző

Következő

Art.	D1	D2	A	B	M	O	CAPACITY	1pc
	Ø		mm			Ø	kg	kg	pcs	kg
WO 824	80	59	24	32	M14x55	21	150	0,61	20	12,2
WO 924	90	69	24	32	M14x55	21	300	0,81	20	16,2
WO 1024	100	79	24	32	M14x55	21	300	1,05	16	16,8



V-hornyos görgő egy csapággyal, külső megtámasztással

Előző

Következő

Art.	D1	D2	A	B	C	E	J	K	L	M	V	CAPACITY	1pc
	Ø		mm				Ø	mm			v	kg	kg	pcs	kg
WTV 624	60	42	24	31	63	55	8	65	80	8	92°	100	0,44	12	5,28
WTV 824	80	64	24	38	84	74	9	90	116	15	92°	150	0,94	10	9,4



O-hornyos görgő egy csapággyal, külső megtámasztással

Előző

Következő

Art.	D1	D2	A	B	C	E	J	K	L	M	O	CAPACITY	1pc
	Ø		mm				Ø	mm			Ø	kg	kg	pcs	kg
WTO 625	60	42	24	31	65	55	8	65	80	8	19	100	0,4	12	4,8
WTO 825	80	59	24	38	84	74	9	90	116	15	21	150	0,82	10	8,2



V-hornyos görgő egy csapággyal, a görgő a megtámasztásba süllyed

Előző

Következő

Art.	D1	D2	A	B	C	E	J	K	L	M	V	CAPACITY	1pc
	Ø		mm				Ø	mm			v	kg	kg	pcs	kg
WSV 820	80	64	20	31	59	18	9	125	155	15	92°	300	0,85	12	10,2
WSV 920	90	75	20	31	64	18	9	125	155	15	92°	300	1,04	12	12,48
WSV 1020	100	85	20	31	69	18	9	125	155	15	92°	300	1,25	10	12,5



O-hornyos görgő egy csapággyal, a görgő a megtámasztásba süllyed

Előző

Következő

Art.	D1	D2	A	B	C	E	J	K	L	M	O	CAPACITY	1pc
	Ø		mm				Ø	mm			Ø	kg	kg	pcs	kg
WSO 824	80	59	24	31	59	18	9	125	155	15	21	300	0,84	12	10
WSO 924	90	69	24	31	64	18	9	125	155	15	21	300	1	12	12
WSO 1024	100	79	24	31	69	18	9	125	155	15	21	300	1,3	10	13



Nejlon vezetőgörgő

Előző

Következő

Art.	D1	A	L	M	1pc
	Ø	mm			kg	pcs	kg
RW 26	26	40	82	M12	0,11	20	2,2
RW 30	31	40	87	M14	0,16	20	3,2
RW 40	40	56	108	M16	0,29	10	2,9
RR 26	26	40	82	M12	0,11	20	2,2
RR 30	31	40	87	M14	0,16	20	3,2
RR 40	40	56	108	M16	0,29	10	2,9



Nejlon vezetőgörgő

Előző

Következő

Art.	D1	A	L	M	1pc
	Ø	mm			kg	pcs	kg
ROB 36	36	34		M10	0,14	20	2,8
RB 26	26	40	72	M12	0,13	20	2,6
RB 30	30	40	72	M14	0,16	20	3,2
RB 32	32	40	72	M14	0,16	20	3,2
RB 42	42	56	96	M16	0,4	10	4



Kétgörgős vezetőlemez

Előző

Következő

Art.	1pc
	kg	pcs	kg
SR 2	0,51	10	5,1



Négygörgős vezetőlemez

Előző

Következő

Art.	D1	A	B	C	G	J	K	L	S	1pc
	mm									kg	pcs	kg
FRS 2	31	51	60	100	25	11	0-134	200	3	0,65	6	3,9
FRM 2	42	69	75	130	30	13	0-160	260	4	1,51	4	6,04



Állítható négygörgős vezetőlemez

Előző

Következő

Art.	1pc
	kg	pcs	kg
GRS 4	2,19	2	4,38



Állítható négygörgős vezetőlemez

Előző

Következő

Art.	1pc
	kg	pcs	kg
GRM 4	6	2	12
