Úszókapu M méret
Menü
CAIS Úszókapu M méret

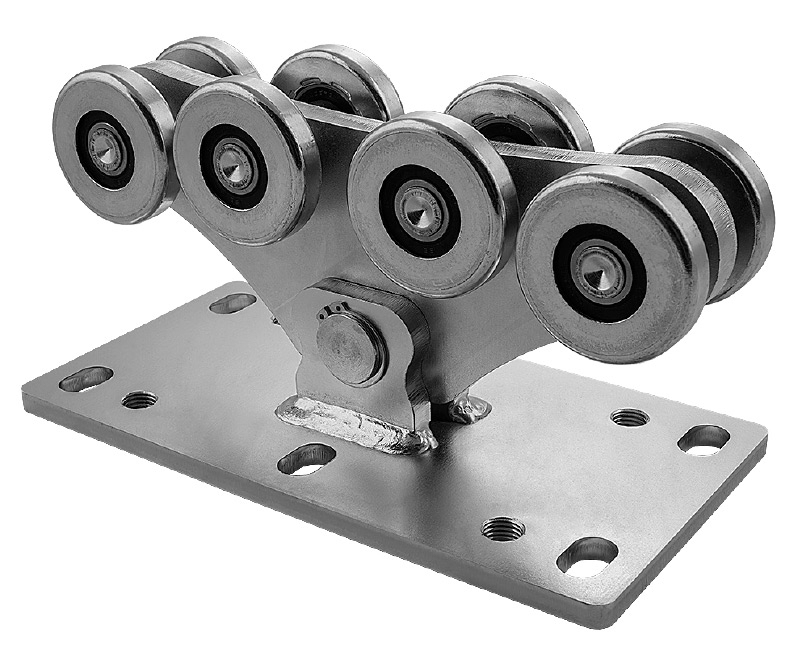

Speed ME Nyolccsapágyas görgősor
Előző
Következő
| Art. | A | GUIDE | 1pc | ||
|---|---|---|---|---|---|
| MAX mm | kg | pcs | kg | ||
| SPEED ME | 8000 | STAGE MB/MZ | 9,1 | 2 | 18,2 |
Speed M Nyolccsapágyas görgősor
Előző
Következő
| Art. | A | GUIDE | 1pc | ||
|---|---|---|---|---|---|
| MAX mm | kg | pcs | kg | ||
| SPEED M | 8000 | STAGE MB/MZ | 10,4 | 2 | 20,8 |
Speed MEK Nyolccsapágyas görgősor
Előző
Következő
| Art. | A | GUIDE | 1pc | ||
|---|---|---|---|---|---|
| MAX mm | kg | pcs | kg | ||
| SPEED MEK | 8000 | STAGE MB/MZ | 9,1 | 2 | 18,2 |
C-vezetősín tolókapuhoz
Előző
Következő
| Art. | CARRIAGE | SURFACE FINISH | L | 1pc | ||
|---|---|---|---|---|---|---|
| mm | kg | m | kg | |||
| STAGE MB 6 | SPEED M, ME, MEK | UNGALVANIZED | 6000 | 65,4 | 12 | 784,8 |
| STAGE MB 4 | SPEED M, ME, MEK | UNGALVANIZED | 4000 | 43,6 | 12 | 523,2 |
| STAGE MB 3 | SPEED M, ME, MEK | UNGALVANIZED | 3000 | 32,7 | 12 | 392,4 |
| STAGE MB 2 | SPEED M, ME, MEK | UNGALVANIZED | 2000 | 21,8 | ||
| STAGE MB 1 | SPEED M, ME, MEK | UNGALVANIZED | 1000 | 10,9 | ||
| STAGE MZ 6 | SPEED M, ME, MEK | GALVANIZED | 6000 | 65,4 | 12 | 784,8 |
| STAGE MZ 4 | SPEED M, ME, MEK | GALVANIZED | 4000 | 43,6 | 12 | 523,2 |
| STAGE MZ 3 | SPEED M, ME, MEK | GALVANIZED | 3000 | 32,7 | 12 | 392,4 |
| STAGE MZ 2 | SPEED M, ME, MEK | GALVANIZED | 2000 | 21,8 | ||
| STAGE MZ 1 | SPEED M, ME, MEK | GALVANIZED | 1000 | 10,9 | ||
Felfutógörgő
Előző
Következő
| Art. | GUIDE | 1pc | ||
|---|---|---|---|---|
| kg | pcs | kg | ||
| RUN M | STAGE MB/MZ | 1,16 | 10 | 11,6 |
Alsó fogadó
Előző
Következő
| Art. | END STOP | 1pc | ||
|---|---|---|---|---|
| kg | pcs | kg | ||
| LAST M | STAGE MB/MZ | 1,54 | 4 | 6,16 |
Fogadó tartó konzol
Előző
Következő
| Art. | END STOP | 1pc | ||
|---|---|---|---|---|
| kg | pcs | kg | ||
| PARK | LAST S/M | 1,14 | 2 | 2,28 |
Vezetősín lezáró-elem csavar nélkül, támasztógörgőtől függ vezetősín lezáró-elem csavarral, független
Előző
Következő
| Art. | GUIDE | 1pc | ||
|---|---|---|---|---|
| kg | pcs | kg | ||
| PILOT M | STAGE MB/MZ | 0,12 | 10 | 1,2 |
| PILOT MN | STAGE MB/MZ | 0,16 | 10 | 1,6 |
Vezetősín belső ütköző
Előző
Következő
| Art. | GUIDE | 1pc | ||
|---|---|---|---|---|
| kg | pcs | kg | ||
| FINISH M | STAGE MB/MZ | 0,52 | 10 | 5,2 |
Felső fogadó
Előző
Következő
| Art. | BRACKET | 1pc | ||
|---|---|---|---|---|
| kg | pcs | kg | ||
| PADDOCK SM | PARK/PARK 240 | 0,78 | 2 | 1,56 |
Felső fogadó görgővel
Előző
Következő
| Art. | BRACKET | 1pc | ||
|---|---|---|---|---|
| kg | pcs | kg | ||
| PADDOCK 2 | PARK/PARK 240 | 1,4 | 2 | 2,8 |
Végütköző görgővel
Előző
Következő
| Art. | BRACKET | 1pc | ||
|---|---|---|---|---|
| kg | pcs | kg | ||
| PADDOCK 4 | PARK/PARK 240 | 2,05 | 1 | 2,05 |
Előző
Következő
B = 0,3 x A
L = A + B + ( 2 x D) + E
Valid for SPEED M, ME, MEK
L = A + B + ( 2 x D) + E
Valid for SPEED M, ME, MEK
| mm; kg | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| A | 4000 | 4500 | 5000 | 5500 | 6000 | 6500 | 7000 | 7500 | 8000 |
| max. weight gate | 500kg | 525kg | 550kg | 575kg | 600kg | 625kg | 650kg | 675kg | 700kg |
| B | 1200 | 1350 | 1500 | 1650 | 1800 | 1950 | 2100 | 2250 | 2400 |
| C | 1800 | 1950 | 2100 | 2250 | 2400 | 2550 | 2700 | 2850 | 3000 |
| D | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
